Hogar - Productos - Serie de coleta -ERG Tapping Collet

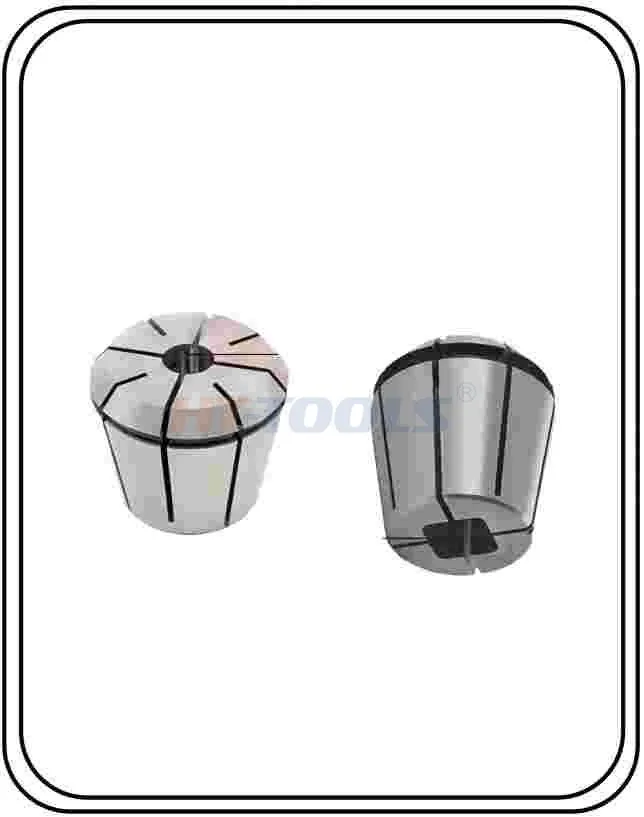

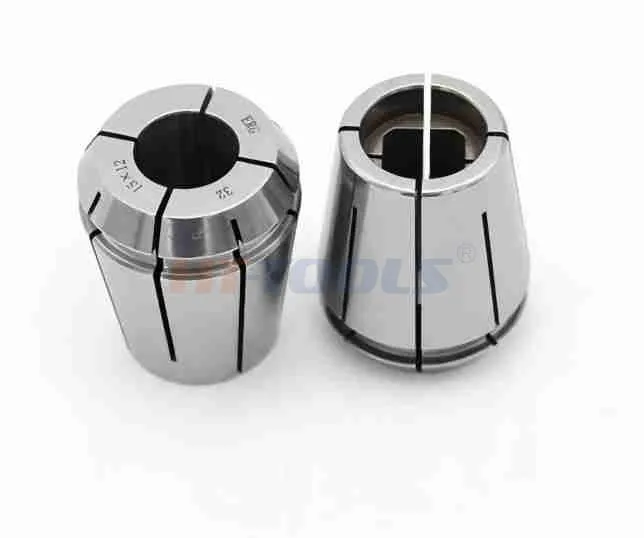

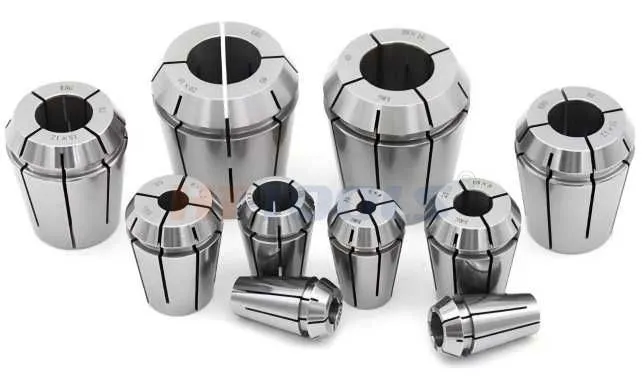

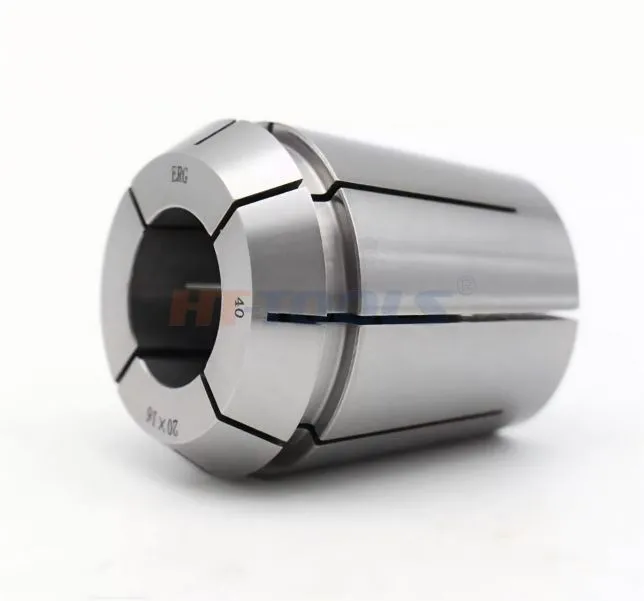

ERG Tapping Collet

Material: 65mn

Dureza: HRC44-48

Uso: Propietaria de trabajo

Paquete: Caja de plástico

Tipo: ERG40 ERG32 ERG25 ERG20 ERG16 Collet

Siguiente producto Pregunte ahora

Detalles del producto

Coletas ERG

2. Utilizado para vástagos de herramientas de tipo ER ordinaria, también se puede utilizar en los vástagos de herramientas especiales

Instrucción de montaje para coletas y tuercas

1. Coloque la coleta en la tuerca, tume la coleta suspiramente, pustézca en la tuerca en Ghe ofreció dirección de manera uniforme, cuando la brida de desplazamiento en el recorte de la coleta.

2. Fije la tuerca y la coleta en el husillo gire la tuerca hasta que la coleta esté presionando. Limpie el vástago recto de cortador y insértelo en el orificio piloto, apriete la UT con una llave de la llave hasta que el cortador se sujete fuertemente (precaución: nunca apriete la tuerca sin cortador para que se rompa).

3. Al cambiar la herramienta, afloje la tuerca y se para la coleta y el cortador, y luego dibuje el cortador empuje ligeramente la coleta en la dirección ofrecida, estará listo para cualquier cambio del cortador.

ERG Tapping Collet

Ordenar no	ER16G-D	ER20G-D	ER25G-D	ER32G-D	ER40G-D
D	16	20	25	32	40
L	27.5	31.5	34	40	46
d	3.5-8	3.5-10	3.5-16	3.5-20	3.5-25

DXA	3.5 × 2.7	4.0 × 3.0	4.5 × 3.4	5.5 × 4.3	6.0 × 4.9	7.0 × 5.5
	8.0 × 6.2	9.0 × 7.0	10 × 8.0	11 × 9.0	12 × 9.0	14 × 11
	16 × 12	18 × 14.5	20 × 16	22 × 18	25 × 20
