DIN6499B ER COLLETES
Nombre del producto: ER Spring Collet
Material: 65mn
Uso: perforación de fresado
Precisión: 0.005 mm 0.008 mm 0.015 mm
Estándar: DIN6499B ER Collets Chuck
Rango de sujeción: 1-34 mm
Tipo: ER8 ER11 ER16 ER20 ER25 ER32 ER40
Color: gris plateado
Servicio: OEM
Inspección: 100% de inspección

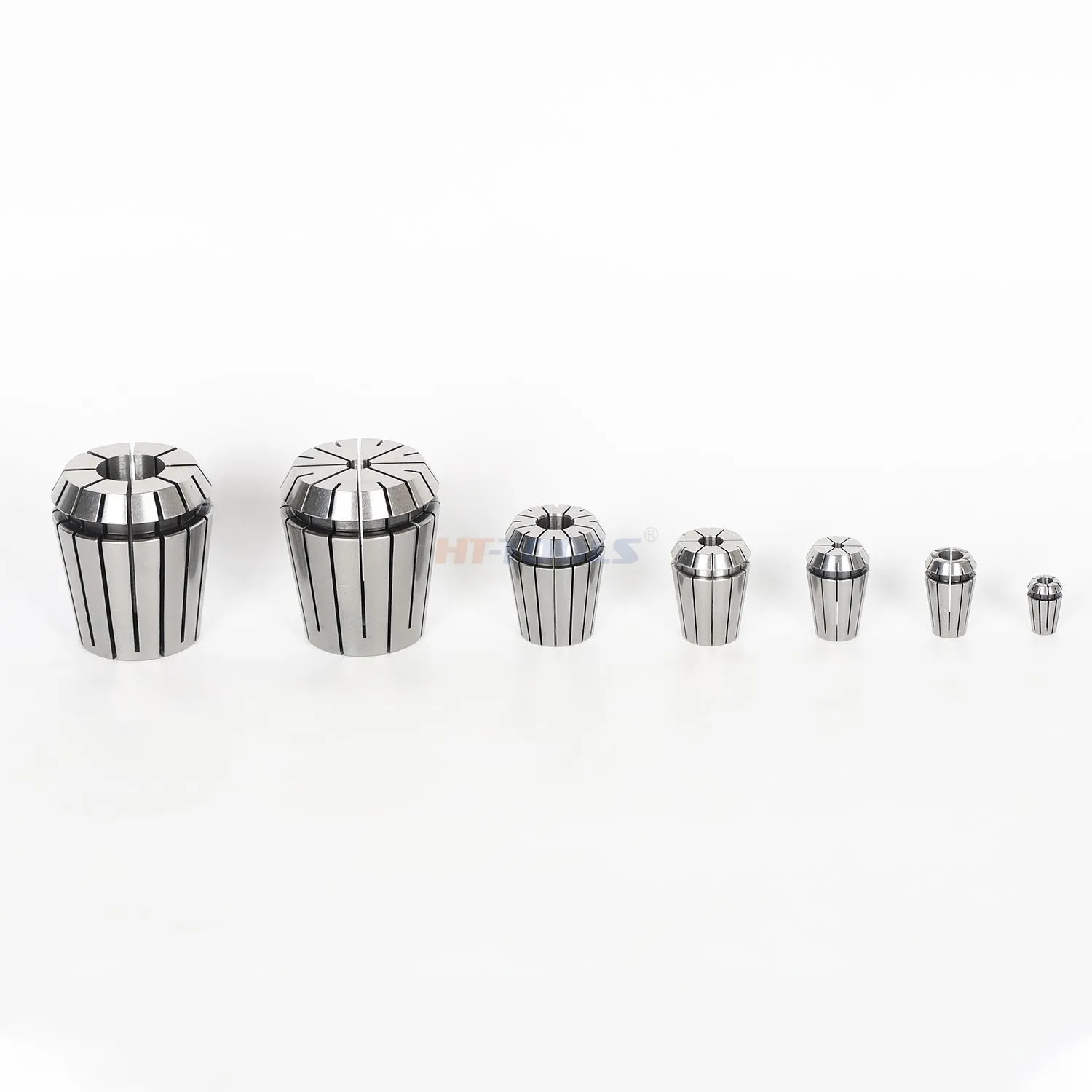

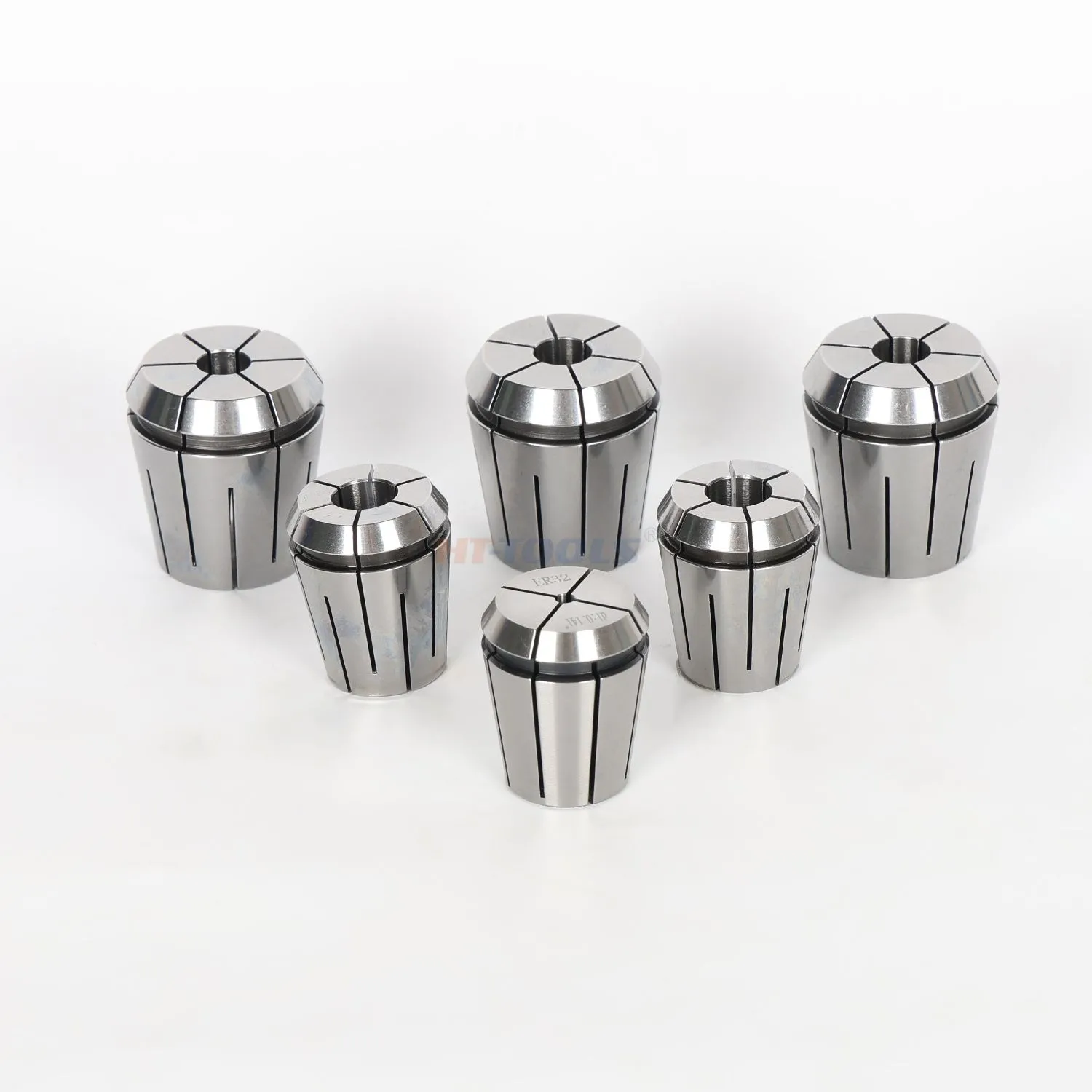

ER Collet
1. Hecho de material de acero elástico especial
2. Capacidad de sujeción de potencia, precisión precisa
3. Usado para operaciones de aburrimiento, fresado, perforación, tapping, molienda y grabado.
| HT-0001 | Colletos de la serie ER con DIN6499B estándar | ||||||||
| Modelo | D H7 | D | D1 | D2 | L | L1 | L2 | L3 | Capacidad plegable |
| ER8 | ≥1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0.5 |
| ER11 | ≥1.0-7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0.5 |
| ER16 | ≥1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0.5 |
| > 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | ≥1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0.5 |
| > 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | ≥1.0-2.5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0.5 |
| > 2.5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | ≥2.0-2.5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0.5 |
| > 2.5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | ≥3.0-26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | ≥6.0-10.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| > 10.0-34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 | |
Otros Productos
La coleta no tiene un rango de contracción elástico, enfatizando la fuerza de sujeción
Esta unidad se utiliza para la operación de aburrimiento, molienda, perforación, tapping, molienda y grabado, etc.
La tuerca EOC tiene alta rigidez, fuerza de sujeción fuerte, conveniente para la máquina de grabado, máquina de husillos, vástago de extensión, coleta de resorte de bloqueo.
Utilizado para OperationETC de perforación, fresado, perforación, tapping, rectificado y grabado.
5c Collet Square Hex 5C Collet Chuck For Lathe
This unit is applicable to all sorts of lathes, which spindle taper hole is5c, como tornos automáticos, tornos CNC, etc.
