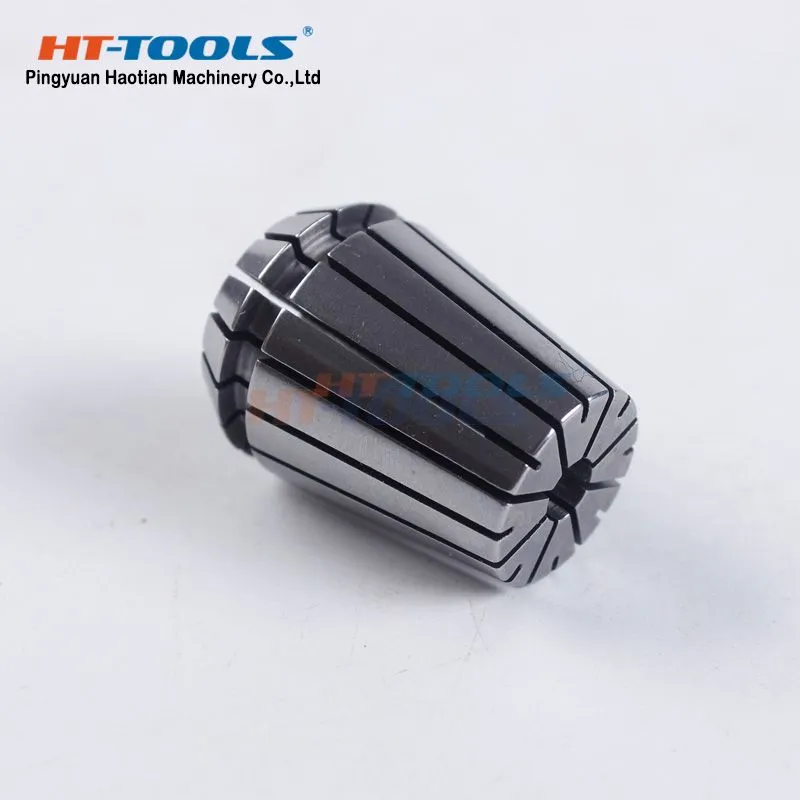

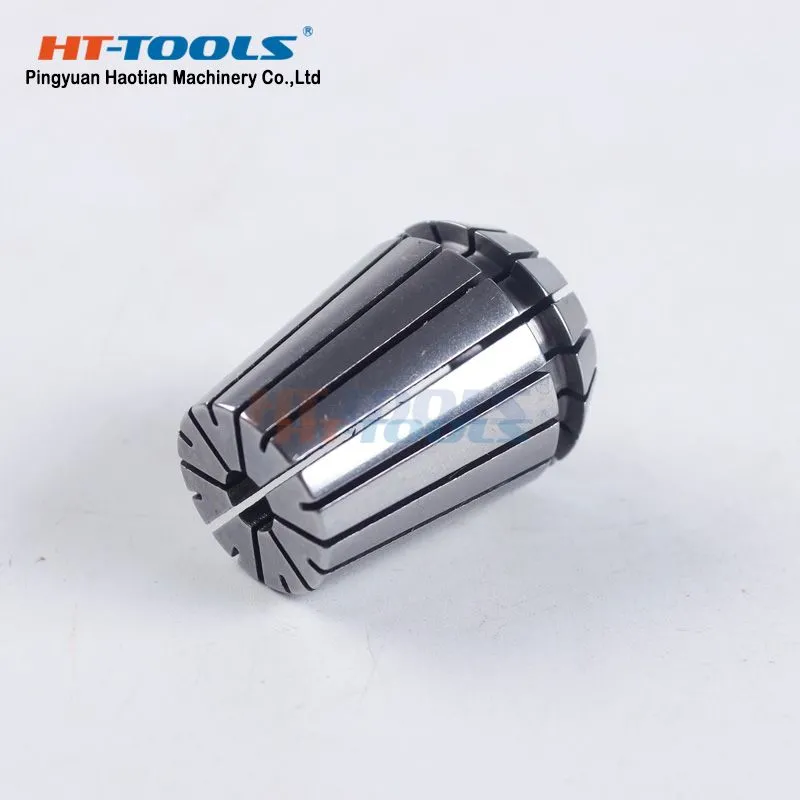

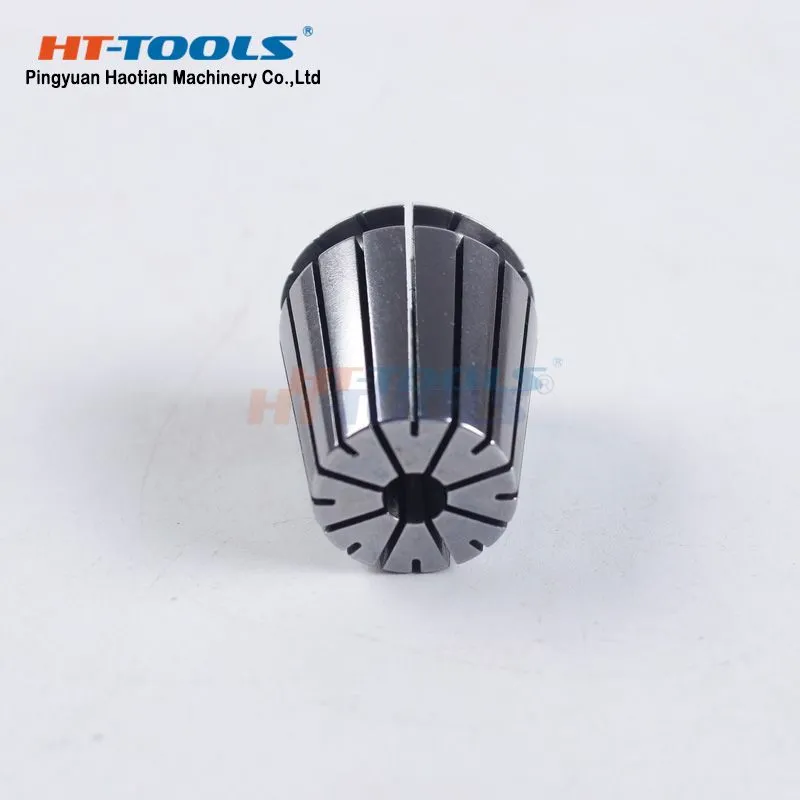

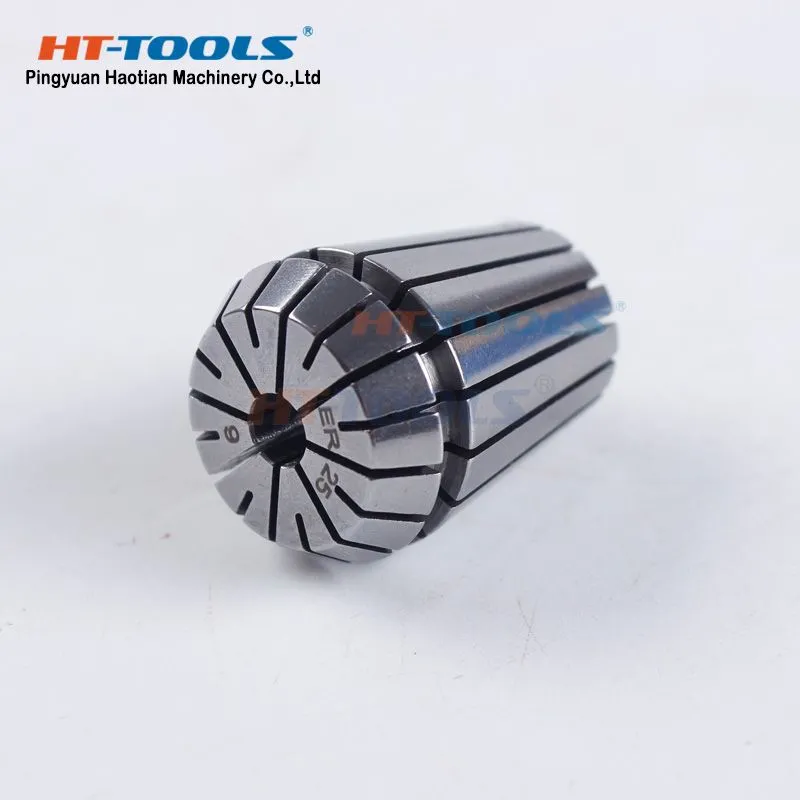

Nombre del producto: ER Spring Collet
Material: 65mn
Uso: Perforación de fresado
Exactitud: 0.005 mm 0.008 mm 0.015 mm
Estándar: DIN6499B ER Collets Chuck
Rango de sujeción: 1-34 mm

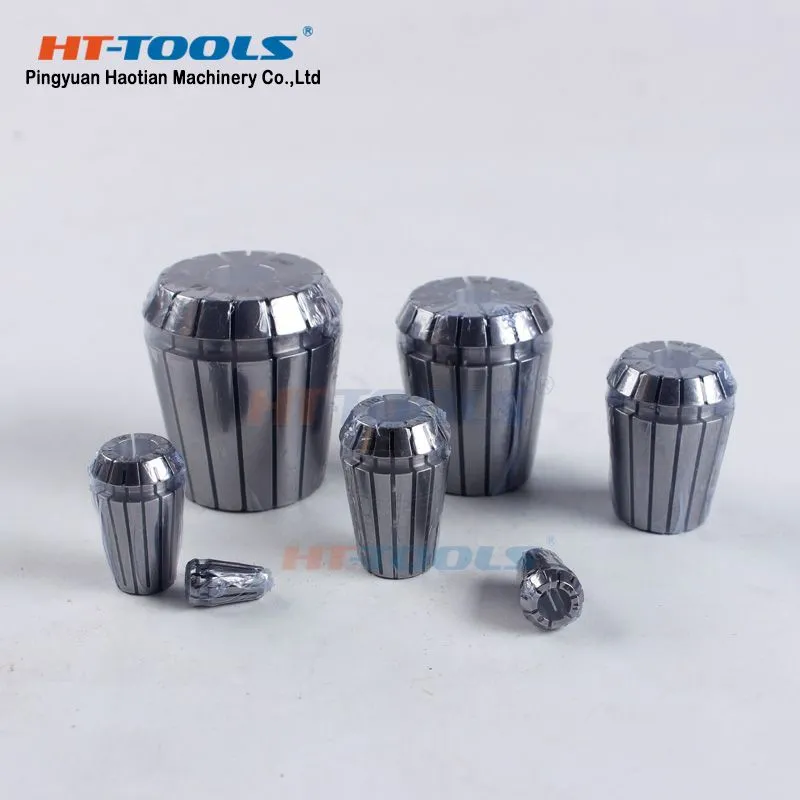

Tipo: ER8 ER11 ER16 ER20 ER25 ER32 ER40
Color: Gris plateado
Servicio: OEM
Inspección: Inspección 100%
1. Hecho de material de acero elástico especial
2. Capacidad de sujeción de potencia, precisión precisa
3. Usado para operaciones de aburrimiento, fresado, perforación, tapping, molienda y grabado.
Instrucción de montaje para coletas y tuercas
1. Coloque la coleta en la tuerca, tume la coleta suspiramente, pustézca en la tuerca en Ghe ofreció dirección de manera uniforme, cuando la brida de desplazamiento en el recorte de la coleta.
2. Fije la tuerca y la coleta en el husillo gire la tuerca hasta que la coleta esté presionando. Limpie el vástago recto de cortador y insértelo en el orificio piloto, apriete la UT con una llave de la llave hasta que el cortador se sujete fuertemente (precaución: nunca apriete la tuerca sin cortador para que se rompa).
3. Al cambiar la herramienta, afloje la tuerca y se para la coleta y el cortador, y luego dibuje el cortador empuje ligeramente la coleta en la dirección ofrecida, estará listo para cualquier cambio del cortador.
Detalles del producto
| HT-0001 | Colletos de la serie ER con DIN6499B estándar | ||||||||
| Modelo | D H7 | D | D1 | D2 | L | L1 | L2 | L3 | Capacidad plegable |
| ER8 | ≥1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0.5 |
| ER11 | ≥1.0-7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0.5 |
| ER16 | ≥1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0.5 |
| > 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | ≥1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0.5 |
| > 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | ≥1.0-2.5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0.5 |
| > 2.5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | ≥2.0-2.5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0.5 |
| > 2.5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | ≥3.0-26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | ≥6.0-10.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| > 10.0-34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 | |
| Inspección de precisión | |||
| D | L | Correr sin timotas | |
| Ⅰ | Ⅱ | ||
| 1.0-1.6 | 6.00 | 0.01 | 0.02 |
| > 1.6-3.0 | 10.00 | ||
| > 3.0-6.0 | 16.00 | ||
| > 6.0-10.0 | 25.00 | ||
| > 10.0-18.0 | 40.00 | 0.02 | 0.02 |
| > 18.0-26.0 | 50.00 | ||
| > 26.0-30.0 | 60.00 | ||
| > 30.0-34.0 | 80.00 | 0.02 | 0.03 |

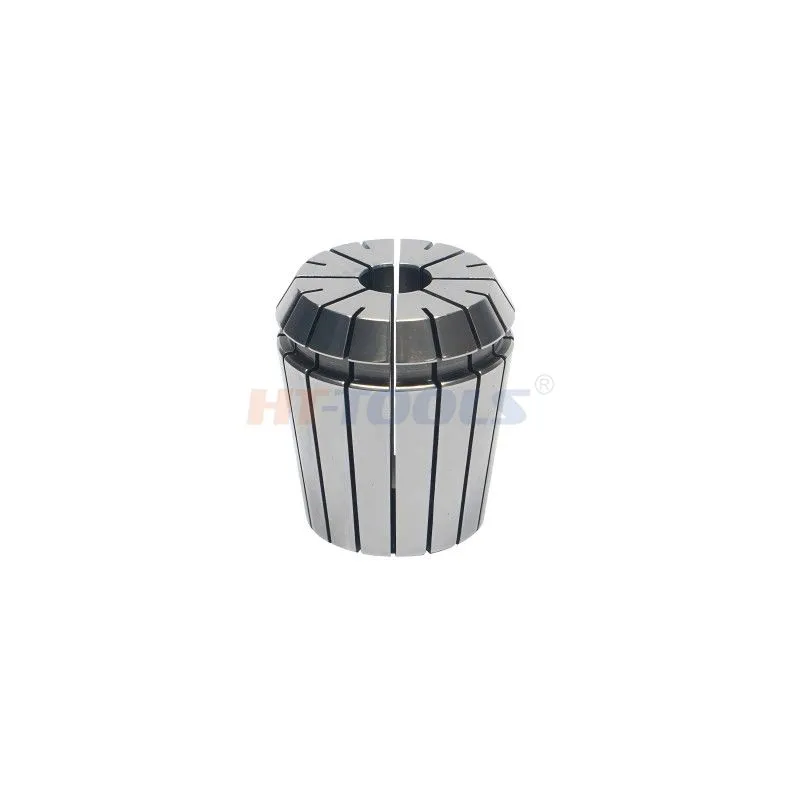

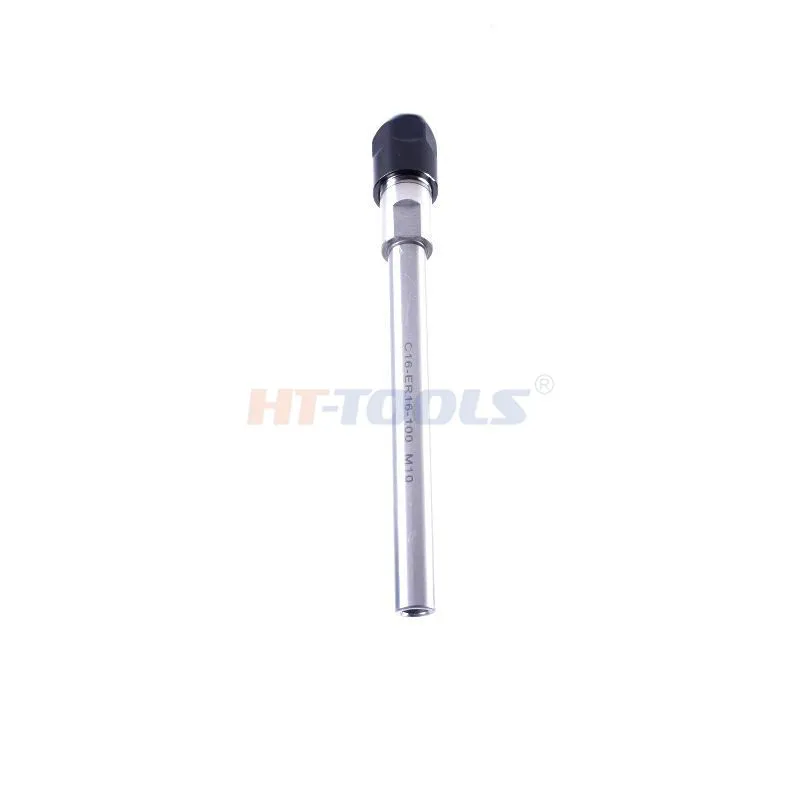

Otros Productos
Tipo: EOC16B EOC20B EOC25B EOC32B EOC40B EOC50B Esta unidad se utiliza para la operación de aburrimiento, molienda, perforación, tapping, molienda y grabado, etc.
La tuerca EOC tiene alta rigidez, fuerza de sujeción fuerte, conveniente para la máquina de grabado, máquina de husillos, vástago de extensión, coleta de resorte de bloqueo.
